焦耳熱固定床催化劑評價系統通過將焦耳熱效應與自動化控制深度融合，實現了傳統熱工裝備的顛覆性升級，為高溫高壓反應研究提供高效、安全、智能化的實驗平臺。

設備概述：

  焦耳熱固定床是由鑫視科shinsco研發的高效反應裝置，采用焦耳加熱技術實現快速升溫與精準控溫。該設備適用于氣相、氣液兩相及催化反應體系，廣泛應用于化工、材料合成、催化研究等領域，具有高效節能、操作安全等特點。

工作原理：

  通過焦耳加熱電源輸出脈沖或穩定直流電流，直接作用于導電反應管（材質包括310S、316L、Inconel不銹鋼），利用材料自身焦耳效應實現快速升溫。配合氣體輸入、預熱及伴熱系統，可精確控制反應條件，與傳統間接加熱方式相比減少熱損耗。

產品核心優勢：

1、超快升溫速率，焦耳效應直接加熱導電材料，5秒內可達1200℃，顯著縮短反應時間。

2、高效節能設計，直接加熱床層減少熱傳導損耗，電能利用率提升30%以上。

3、精準控溫系統，通過調節電流強度與通斷時間，配合PID算法實現±1℃溫控精度。

4、快速降溫技術，集成水冷循環與惰性氣體吹掃系統，10分鐘內完成高溫至安全溫度冷卻。

5、全自動控制，觸摸屏人機界面+PLC控制系統，支持參數預設、過程監控及安全連鎖保護。

技術詳情：

模塊	技術參數
?反應條件?	最高溫度1200℃ , 最大壓力10MPa , 多相反應兼容
?進料系統?	氣體（質量流量控制器）&液體（柱塞泵）,流量誤差≤1% , 支持多組分混合進料
?反應模塊?	定制化反應管（石英內管+不銹鋼外管），催化劑裝填量按需定制，可以根據不同的催化劑、壓力、溫度設計不同的反應器
溫度控制	采用PID控制電源模塊的電流和電壓，實現溫度的精準控制；并能實時監測反應段的溫度
?加熱模塊?	焦耳加熱功率，碳化硅顆粒輔助加熱，水冷循環溫控
?分離分析?	氣液分離器+冷凝器，在線產物分析接口
?安全系統?	超壓/超溫自動切斷，電氣安全連鎖，接地電阻<4Ω
?電氣規格?	AC380V/220V±10% / 50Hz / 整機功率≤10kW

創新設計亮點：

1、模塊化結構，反應管、進料系統等組件可快速更換，支持氣-液-固多相反應模式切換。

2、導電催化劑體系，兼容導電顆粒催化劑與添加導電載體的粉末催化劑，拓展應用場景。

3、雙路安全保障，軟硬件結合的安全控制系統，配備壓力/溫度/流量三重冗余保護機制。

4、定制化服務，支持反應管尺寸、通道數量、進料配比等參數按需定制。

典型應用場景：

1、高溫催化反應（如甲烷裂解、CO?重整）

2、納米材料合成（碳納米管、石墨烯制備）

3、聚合物高溫降解研究

4、鋰電池材料燒結工藝開發

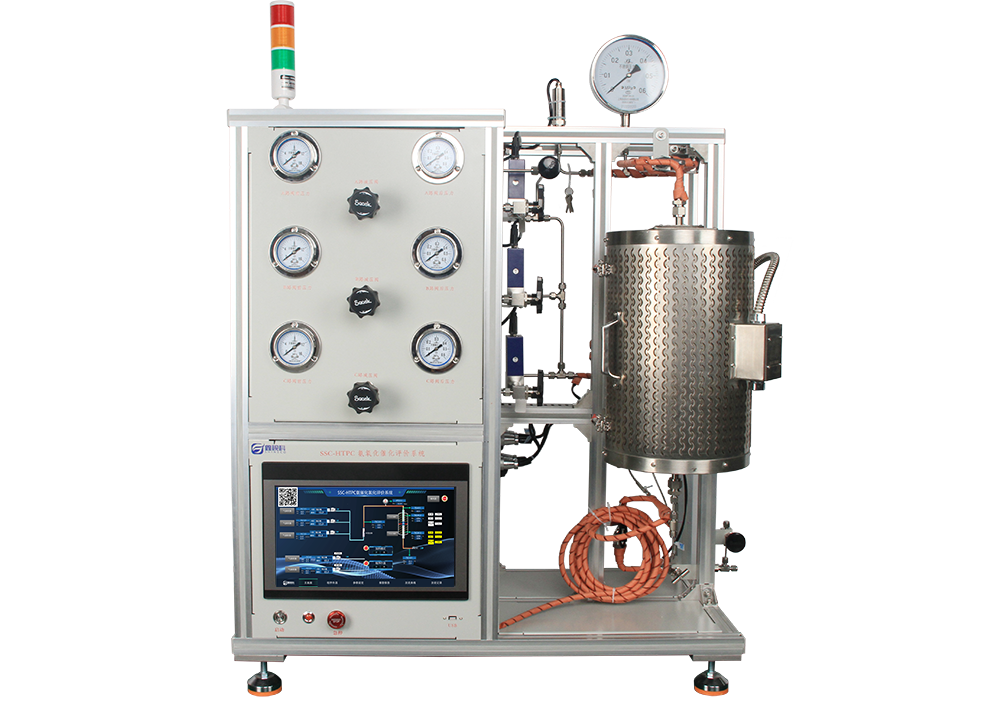

實物圖：
