產品名稱

斯坦福SR810/SR830單相/雙相數字鎖相放大器

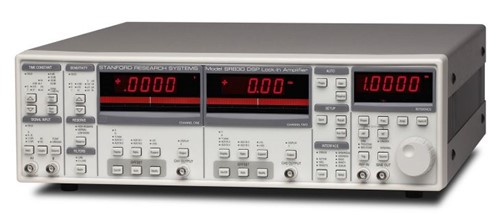

產品圖片

? SR830可以測量輸入頻譜信號在參考頻率點處

的X，Y，R，θ。

? SR810可以測量輸入頻譜信號在參考頻率點處的X，R。

? 可以測量電壓和電流。

? 自帶1mHz到102kHz頻率范圍的正弦信號源頻率

合成器做內參考，帶TTL同步輸出。

? 0.01°分辨率的數字相位移動。

? 四路模擬輸入和四路模擬輸出，相當于四路電壓

表和電壓源。

? SR830內部存儲器可以存儲16k個屏幕顯示測量值，

SR810內部存儲器可以存儲8k個屏幕顯示測量值。

? 可以存儲9套設置到儀器內部非易失內存中，掉電不丟失設置。

? 諧波檢測，可以檢測參考信號的各次諧波處的輸入信號分量。

? 數字濾波器時間常數10us到30000s。

? 自動增益、自動相位、自動偏移、自動動態保留。

? 低噪聲電流和電壓輸入

? 10MHz時基輸入輸出

? 觸摸屏數據顯示

? 曲線記錄，FFT顯示

? 雙參考模式

? GPIB，RS232，網絡及USB接口

? HDMI高清視頻輸出

? 電壓輸入：?jiǎn)味嘶虿罘?/span>

? 靈敏度：2nV到1V

? 電流輸入：106或108V/A

? 輸入阻抗：

    電壓：10MΩ+25pF，AC或DC耦合

    電流：1kΩ到虛地

? 增益精度：±1%（±0.2%典型值）

? 動態保留：>100dB（不用預濾波器）

? 電壓輸入：?jiǎn)味嘶虿罘?/span>

? 量程：1nV到1V（電壓輸入）

? 電壓輸入范圍：10mV到1V

? 電流輸入范圍：1uA到10nA

? 最大輸入：1V到1uA

? 輸入阻抗

       電壓輸入：10MΩ+25pF，AC或DC耦合

       電流輸入：1kΩ或100Ω到虛地

? 增益精度：±1%（<200kHz）信號幅度必須小于

? 輸入范圍的30%

? 噪聲：2.5 nV/√Hz at 1 kHz  (10 mV input range, typ.)

? 諧波失真：–80 dB (<100 kHz), –60 dB (>100 kHz)

? 共模抑制比：90 dB to 1 kHz (DC coupled),

? 動態保留：120dB典型值

解調器

? 時間常數： 1 us to 30ks

? 低通濾波器：RC濾波器或高級高斯/線性相位濾波器

? 濾波器衰減：6, 12, 18 or 24 dB/oct rolloff

? 同步濾波器：Available below 4 kHz

信號發生器

? 頻率范圍：1mHz到102kHz

? 頻率精度：25ppm+35uHz

? 頻率分辨率：41/2位或0.1mHz（取較大者）

? 扭曲：-80dBc（f<10kHz），-70dBc（f>10kHz）在1Vrms幅度

? 幅度：0.004到5Vrms到10k歐姆負載（2mV分辨率），50歐姆輸出阻抗，50mA最大電流到50Ω負載

? 幅度精度：1%

? 幅度穩定度：50ppm/℃

? 波形：正弦波，TTL波

? 頻率：1mHz to 500kHz

? 輸出：?jiǎn)味嘶虿罘?/span>

? 輸出阻抗：50 Ω

? 幅度：1 nVrms to 2 Vrms (幅度差分到50Ω負載)，使用單端時幅度減半。輸出接高阻抗時幅度翻倍。

? 幅度分辨率：3位或1 nV,取較大者

? 直流偏移：±5 V,差分或共模

? 偏移分辨率：3位或0.1 mV,取較大者

? 輸出限制：±6 V,偏移和幅度之和

? 同步：后面板TTL同步輸出（通過BlazeX輸出口）
