產品簡介：

探測器是采用具有光電效應的材料制作的光電轉換器件。由于不同類型的材料具有不同的光譜選擇特性，因此探測器光譜響應測試對探測器的生產、檢測、應用和研究等都有重要的意義。

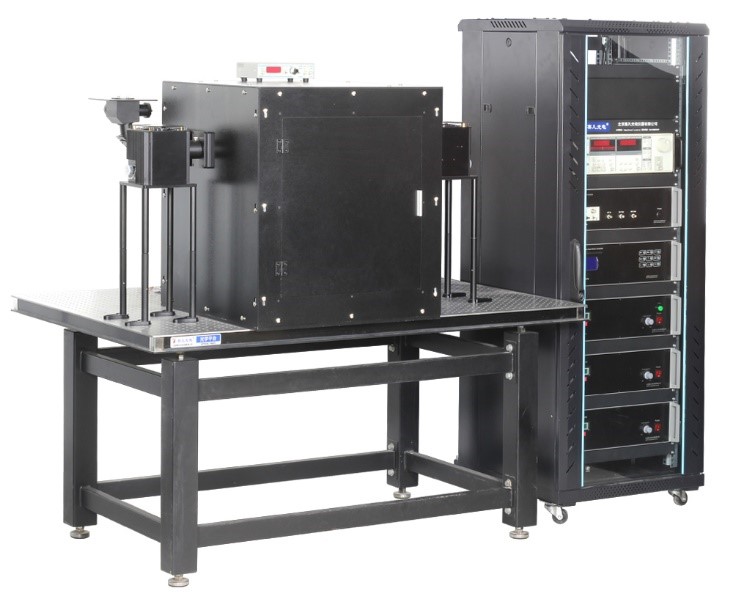

SSC-DSR探測器光譜響應測試系統可以方便、簡捷地對探測器的光譜性能進行檢測。系統符合國家計量技術規范 JJF 1150-2006《光電探測器相對光譜響應度校準規范》規定的測試方法和測試要求，是探測器光譜響應測試的首選設備。

測試項目：

絕對光譜響應曲線（A/W或V/W）；相對光譜響應曲線；內/外量子效率曲線（%）；等效噪聲功率（NEP）;比探測率（D*）;響應時間；線性度，以及暗電流（A）。偏置電壓下的光譜響應度及外量子效率，指定波長下的I-V特性測試。

主要特點：

1.    光譜范圍寬，適用面廣

  寬光譜范圍可適用于各種不同樣品，如響應在日盲區的深紫外探測器；響應在可見光的太陽能電池；響應在近紅外的光纖傳感器；響應在中遠紅外的光電傳感器，都可以在本系統上測量光譜響應度。

2.    監視光路，方便樣品定位

      采用監視光路，使用高精度顯微鏡配合CCD 相機實現對微小器件的可視化控制，可清楚觀察暗室內測試光斑與樣品有效區域的位置關系，配合精密位移臺實現樣品精確定位。

3.    “TurnKey”理念，“OneKey”應用，系統集成度高。

  秉承“交付即使用”的“TurnKey”理念，我們將系統設計為高度集成結構。在保留模塊化系統兼容性高和升級空間大的前提下，將眾多調整環節整合，達到無需多加調整即可使用。為免除定標的繁瑣操作，本系統采用替代法進行測試。替代法作為現行的國家級計量部門通用的測試方法，與傳統方法相比避免了對系統中各相關部件分別定標的繁瑣以及多項誤差的引入，具有更準確，更方便的特點。

4.    針對不同器件的結構特點，配置不同的測試模式，配合兩種不同的光路形式。

4.1.有效面積小的樣品，需要通過照度法進行響應度的測試。采用積分球勻質光路設計，光均勻度高。

  在寬光譜范圍的光學設計中，采用積分球?qū)崿F(xiàn)光的勻質輸出是一種常用的手段。積分球內設置合理的擋板可有效防止入射光的直接出射，保證輸出光的勻質要求。

4.2.有效面積大的樣品，可采用通量法進行響應度的測試。采用全反射式成像光路，可提高光利用率，增大測試信噪比。

  在寬光譜范圍的光學設計中，反射式光路要比透射式光路具有更高的成像質量。透射式光學系統中影響成像的重要因素是色差，其來源是不同波長的輻射在光學材料中的折射率不同，波長范圍越寬，色差越明顯。在反射式的光學系統中，由于不涉及折射，所以不存在色差。因此采用反射式光路，成像質量會優于透射式光路。

反射式匯聚光斑成像光路示意圖

測試系統暗箱內部

測試系統樣品室采用暗箱避光設計結構，同時便于取放樣品或進行調整操作。樣品室內上方為主光光源出光口，出光口角度出廠前已調整好，可準確照射在樣品及探測器上；通過CCD相機對暗箱內進行可視化控制，可清楚的觀測光斑效果，使樣品精準定位；下方為可調整樣品臺，樣品臺可按需定制為手動或電控驅動，搭配我公司多種的探針臺或其他配件。這種模塊化的靈活搭配方式，適合工業、科研用戶建立多種類樣品的測試平臺。

系統參數：

系統框圖：

系統軟件：

a)  集成分光系統、濾光片輪、數據采集器等參數設置功能

b)  測量項目選擇，掃描參數設置

c)  自動掃描、信號放大、A/D、數據采集

d)  粗大誤差的自動去除，通過統計學的數據處理手段進一步提高了系統測試結果的準確性

e)  多組數據對比功能

f)  圖、表文件自動生成與顯示

g)  多種格式的數據和圖片備份和打印輸出功能

相關組件：

	氘燈光源 氘燈光源主要用于紫外，可到真空紫外界限195nm，并且波長越短，亮度越高，在360nm以下比一般鹵鎢燈的輻亮度高。氘燈光源室內置長壽命氘燈燈泡，用戶可自行更換?？捎米鳘?dú)立的紫外光源，熒光光源的激發光源，或與我公司生產的單色儀、光譜儀、樣品室、濾光片輪等配套使用組成各種應用系統。
	鹵鎢燈光源 鹵鎢燈光源室內置德國OSRAM原裝進口燈泡及燈座，使用壽命長，用戶可自行更換燈泡。光源具有色溫高，光效高，光通穩定的特點，燈泡壽命終止時的光通量為開始時的95~98%，可基本保持恒定。輸出光通量波動僅為0.12%~0.2%。該光源可與我公司生產的單色儀、樣品室、濾光片輪等配套使用組成各種應用系統，也可單獨作為照明光源使用。
	氙燈光源 氙燈光源室內置德國OSRAM原裝進口高壓短弧氙燈，亮度高于國產燈源數倍，壽命長，更換方便。光源室的F/#連續可調，且高壓觸發器置于光源室內部，避免光源室與電源之間傳遞高壓造成安全隱患。關閉電源后，風冷系統繼續工作保證光源室和電源充分冷卻以延長各零組件壽命。
	光柵掃描單色儀 光柵掃描單色儀，配置濾光片輪，消除二次色散設計，有效抑制雜散光；單色儀采用多光柵塔臺式分光結構，可根據需求靈活配置多塊光柵；集成式軟件可自動控制光柵轉換、濾光片更換和波長掃描，實現全自動寬光譜測試；單色儀產品可與我公司光源、探測器等產品靈活組合搭建，廣泛應用于我公司各光譜測試系統。
	光學斬波器 光學斬波器是一種高精密的光學設備，主要作用是將連續光調制成為有固定頻率的光，同時輸出調制頻率；通常是與鎖相放大器配合使用；光學斬波器一般由如下幾個部件構成：控制單元、斬波裝置、斬波片和連接線等
	鎖相放大器 鎖相放大器是用來檢測極微弱的AC信號（可低至nV級）的高靈敏數據采集器，即使在噪聲高于信號數千倍的情況下，也可得到精確的測量；鎖相放大器是使用PSD相位敏感檢測器的技術，只有存在于特定參考頻率的信號可被挑選出來，而其他頻率的噪聲則不會被檢出。

系統需求確認表：

應用案例：

江蘇某高校探測器光譜響應測試系統	深圳某高校探測器光譜響應測試系統
大連某高校探測器光譜響應測試系統	長春某高校探測器光譜響應測試系統
中國航天某院探測器光譜響應測試系統	新疆某高校探測器光譜響應測試系統
